Podjetje se ukvarja s storitvami na področju elektroinštalacij.

Elektroinštalacije
MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Kaj so elektroinstalacije?
MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV

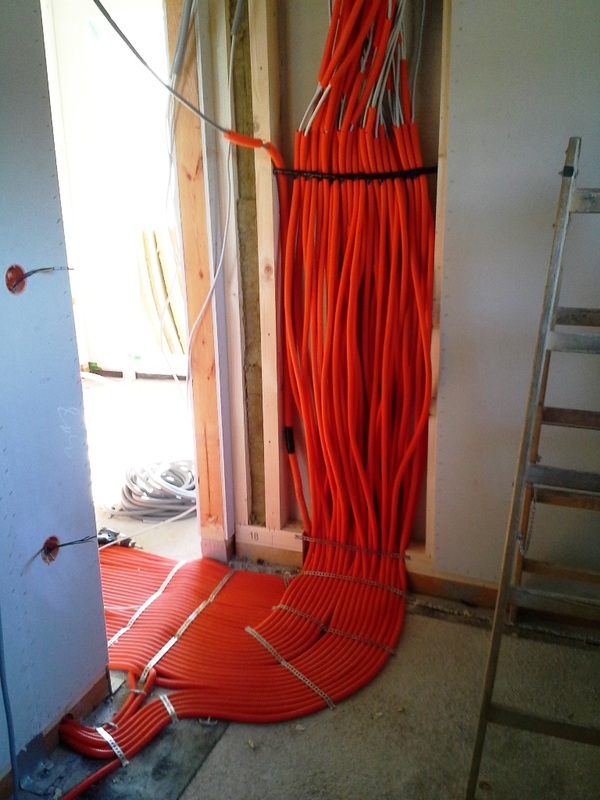

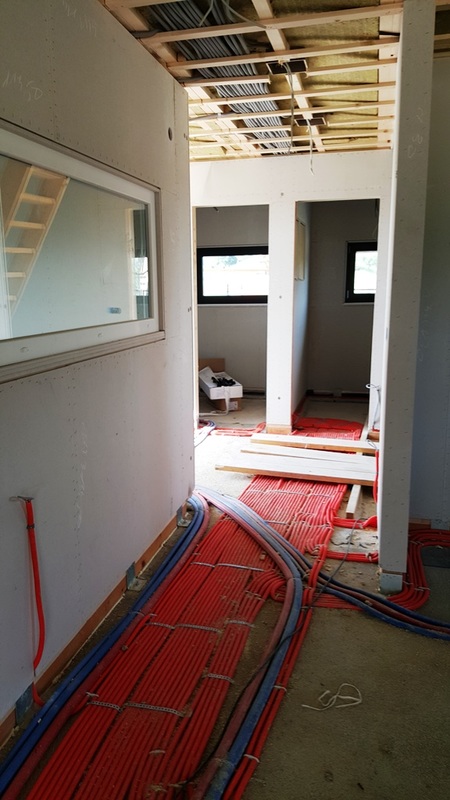

Elektroinstalacije so eno od tistih gradbenih del, ki jih nikakor ne smemo izvajati v ‘lastni režiji’. Pomembno je, da že v fazi zasnove in projektiranja sodelujete z arhitektom in projektantom, da se kasneje ne bo zgodilo, da boste v spalnici ostali brez TV vtičnice ali na vrtu ne boste imeli kam vklopiti kosilnice. Pri instalacijah je potrebno pomisliti na morebitne večje potrebe v prihodnosti npr. odločitev za instalacijo računalniškega omrežja, alarmnega sistema, klimatske naprave in podobno. Zato zahtevajte povečan premer cevi za kable, saj le večji presek instalacijskih cevi omogoča napeljavo dodatnih kablov. Kljub temu, da elektroinstalacije ne boste izvajali sami, je vendarle prav, da je individualni graditelj oziroma investitor seznanjen tudi z osnovami elektroinstalacijske tehnike. Zato smo za vas pripravili nekaj osnovnih informacij.
MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
V grobem elektroinstalacije ločimo na:

• nizkonapetostne elektroenergetske instalacije: namenjene so napajanju električnih naprav in razsvetljavi;
• informacijske instalacije: so instalacije za telefon, protivlomno in protipožarno zaščito, klimatizacijo, računalniške mreže …

Meritve električnih inštalacij
Električne inštalacije so z vodi medsebojno povezane električne naprave in oprema nazivnih napetosti do vključno 1000 V izmenične in 1500 V enosmerne napetosti. Zaradi varnosti uporabnikov objektov je potrebno električne inštalacije preverjati po končani izvedbi ter namestitvi električne opreme, po spremembah, obnovah, popravilih ter tudi periodično. Preverjanje električne inštalacije vsebuje pregled, preizkus in meritve. Po meritvah izdamo ZAPISNIK S POTRDILOM O MERTIVAH. Zahteve za preverjanje električnih inštalacij izhajajo iz Pravilnika o zahtevah za nizkonapetostne električne instalacije v stavbah(Ur. l. RS, št. 41/2009, 2/2012) ter tehnične smernice TSG-N-002:2013 – Nizkonapetostne električne inštalacije.
Pregledi električnih inštalacij

MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Pregled električnih inštalacij obsega predvsem preverjanje ustreznosti:

• ukrepov za zaščito pred razširjanjem ognja in toplotno zaščito,
• pravilnosti izbire in nastavitve zaščitnih naprav,
• brezhibnost postavitve stikalnih naprav,
• pravilnost izvedbe raznih zaščit,
• prepoznavanje nevtralnega in zaščitnega vodnika,
• obstoj shem, opozorilnih tablic in druge opreme,
• usklajenost inštalacij s projektom.

Preizkusi električnih inštalacij

MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Pri preverjanju ustreznosti električne inštalacije je potrebno opraviti naslednje preizkuse:

• neprekinjenost zaščitnega vodnika,
• neprekinjenost glavnega vodnika za izenačitev potencialov,
• delovanje raznih zaščit,
• funkcionalnosti električnih inštalacij in naprav,
• lastnosti elementov, za katere ni bil opravljen tipski preizkus,
• električne funkcionalnosti razdelilca.

Meritve električnih inštalacij

MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Pri preverjanju ustreznosti električne inštalacije je potrebno opraviti meritve:

izolacijske upornosti med vodniki pod napetostjo,
izolacijske upornosti proti ozemljenemu vodniku,
impedance okvarne in kratkostične zanke,
upornosti zaščitnega vodnika med razdelilnikom in glavnim izenačenjem potenciala,
raznih zaščit električne inštalacije,
višjeharmonskih komponent,
jalove energije (cos φ).

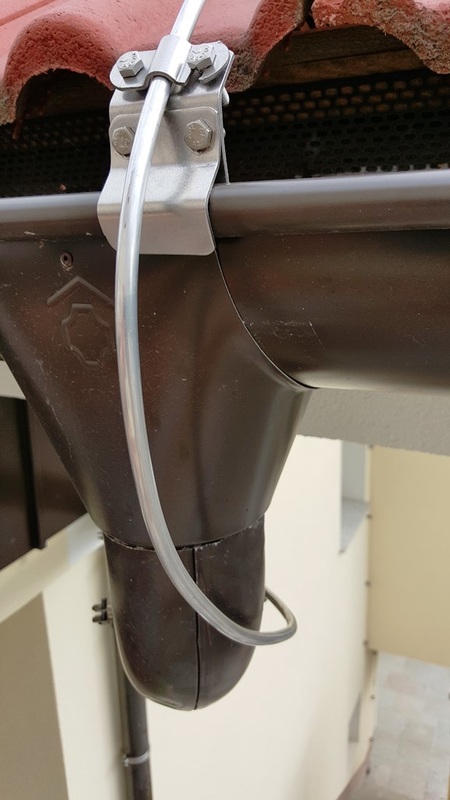

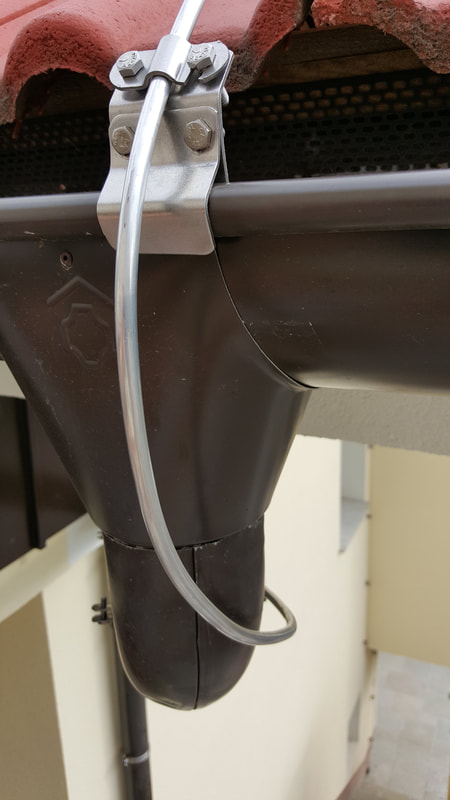

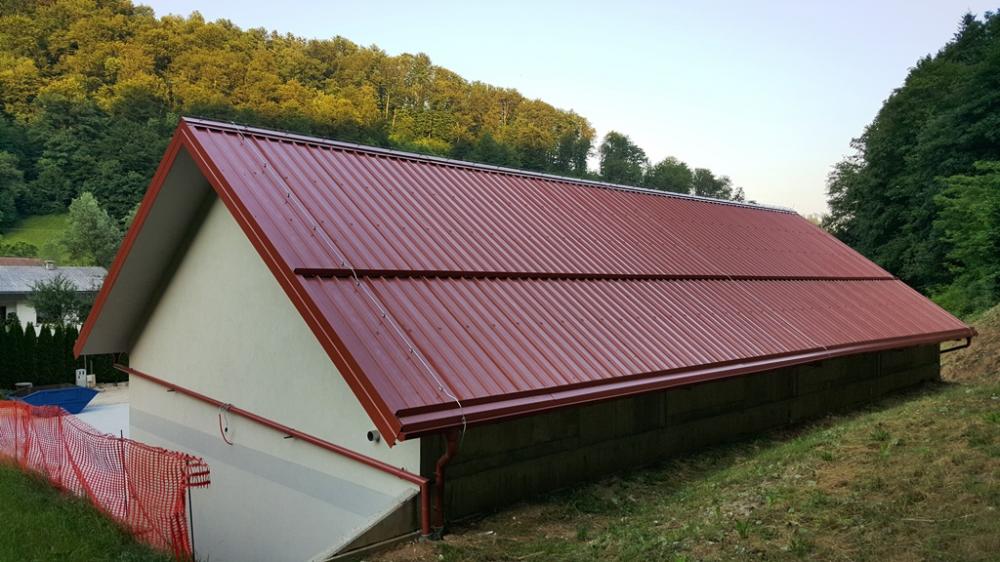

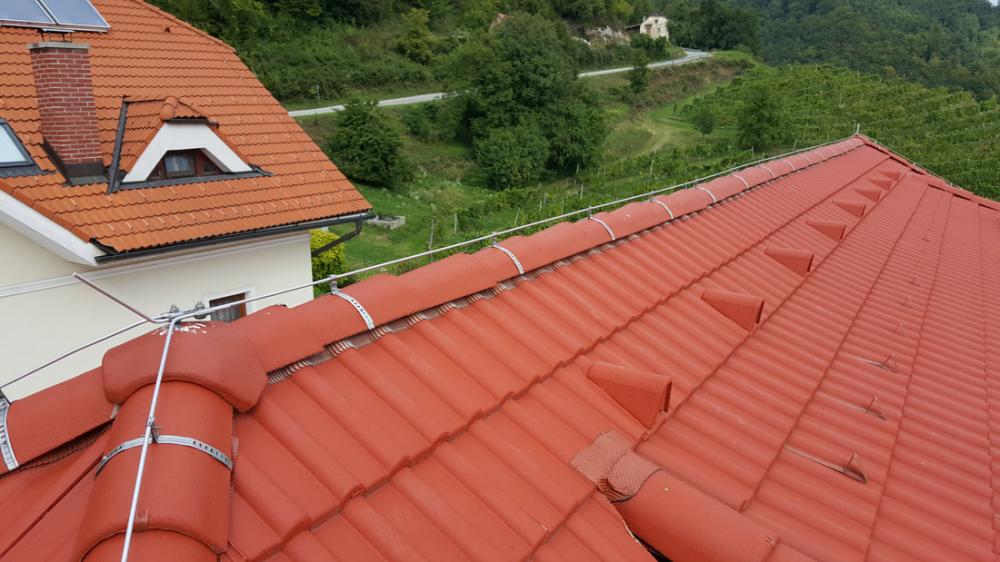

Strelovod

Izvajanje strelovodnih instalacij
Strelovodne instalacije so postale vse pogostejši ”pojav” na naših objektih. Objekti so lepši, več vredni, zato ljudje radi poskrbimo, da so ti objekti tudi kar se da ustrezno zaščiteni. Ena od takšnih zaščit je vsekakor tudi strelovodna instalacija.
MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
K razmahu strelovodnih instalacij je vsekakor veliko prispevalo vse večje število udarov strel in s tem povezanih škodnih primerov ter v veliki meri razvoj na področju strelovodnih instalacij, predvsem materialih, ki se uporabljajo za strelovodne instalacije, ter pritrdilnih elementih. Tako so strelovodne instalacije postale manj izstopajoče oz. precej bolj sprejemljive za montažo na objekte tudi z vidika splošnega izgleda objekta.
MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Strelovodna instalacija je del elektroinstalacij na objektu in kot taka ima praviloma tudi svoj projekt oz. načrt. Nameščanje strelovodne instalacije se prične zelo zgodaj, saj je bistven del strelovodne instalacije ozemljilo. Ozemljilo je lahko izvedeno tudi kot temeljsko ozemljilo, kar pomeni, da je potrebno ozemljilo položiti že pri izvedbi temeljev objekta. Ko je ozemljilo izvedeno, se nadaljevanje izvedbe strelovodne instalacije ustavi, razen v primeru, ko so odvodni vodniki nameščeni v stenah objekta (skriti). Izvedba strelovodne instalacije se nadaljuje praviloma, ko je objekt v fazi zaključevanja, kar pomeni, da je streha pokrita, fasada zaključena, vsi kovinski deli, ki jih je potrebno povezati na strelovodno instalacijo, pa tudi nameščeni.

MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Elektroinštalacije - Meritev strelovodov

Zakaj se odločamo za meritve varnosti strelovodov?

Vsi večji objekti v skupni rabi morajo imeti vgrajen strelovod, vsak tak objekt pa mora imeti pravilno vgrajene odvodnike, ki v primeru udara strele energijo uspešno odvedejo po najbližji poti v zemljo. Vsak tak objekt je potrebno periodično letno pregledovati ter dokazati ustrezno zaščito. Poleg zakonodaje je vsak dober gospodar dolžan zagotoviti ustrezno varnost ter o izvedenih ukrepih voditi evidenco.

MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Meritve strelovodnih naprav je potrebno izvajati:

Vsako leto:
Pri objektih z razstrelivom, medtem ko je treba stanje zemljevodov in ozemljil natančno pregledati vsakih pet let. Pri objektih, v katerih je nevarnost eksplozije.

Vsaki dve leti:
Objekti, kjer je nevarnost požara pri žičnicah in objektih, pri katerih je ozemljitev strelovodne napeljave zvezana z varnostno ozernljitvijo elektroenergetskih naprav.

Vsaka tri leta:
Ogroženi objekti (tovarniški dimniki, velike cerkve, opazovalni stolpi), objekti v katerih lahko pride ob udaru strele do preplaha (gledališča, kinodvorane, športne dvorane, bolnice, šole, kasarne, železniške postaje, veleblagovnice). Pri objektih, ki so ogroženi zaradi korozije strelovodnih vodnikov in ozemljil (kemične tovarne, rudniki in podobno).

Vsakih pet let:
Pri vseh ostalih industrijskih objektih .

MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV, MERITVE ELEKTROINŠTALACIJ IN STRELOVODOV
Kdaj so potrebne meritve strelovodov?

• po namestitvi novih strelovodov
• po udaru strele
• po predelavi ali popravilu
• periodično od enega do pet let

Predpisi, ki zahtevajo izvajanje pregledov in meritev:

Pravilnik o zaščiti stavb pred delovanjem strele
Pregledi in meritve strelovodnih inštalacij zajemajo:

• meritev ponikalne upornosti objekta,
• meritev upornosti zank strelovodne mreže,
• ocena ustreznosti izdelave,
• izenačitev potencialov kovinskih delov na objektu,
• meritve izolacijskih upornosti izoliranih delov,
• pregled in meritve energetskih odvodnikov,
• pregled ustreznosti presekov, povezav, pravilnosti izvedbe.
